熱管、熱管換熱器

一、熱管、熱管換熱器綜述

熱管技術首先于1944年由美國人高格勒（R·S·Gaugler）所發現，并以“熱傳遞裝置”（Heat Transter Device）為名取得專利，當時因未顯示出實用意義，而沒有受到應有的重視。直到上世紀六十年代初期，由于宇航事業的發展，要求為宇航飛行器提供高效傳熱元件，促使美國洛斯·阿拉莫斯科學實驗室的格羅弗（G·M·Grover）于1964年再次發現這種傳熱裝置的原理，并命名為熱管（Heat Pipe），熱管技術首先成功地應用于宇航領域，之后引起了各國學者的極大興趣和重視。熱管技術于上世紀七八十年代進入中國。

熱管是一種具有高導熱性能的傳熱元件，它通過在全封閉真空管殼內工質的蒸發與凝結來傳遞熱量，具有極高的導熱性、良好的等溫性、冷熱兩側的傳熱面積可任意改變、可遠距離傳熱、可控制溫度等一系列優點。由熱管組成的熱管換熱器具有傳熱效率高、結構緊湊、流體阻損小、有利于控制露點腐蝕等優點。目前已廣泛應用于冶金、化工、煉油、鍋爐、陶瓷、交通、輕紡、機械等行業中，作為廢熱回收和工藝過程中熱能利用的節能設備，取得了顯著的經濟效益。

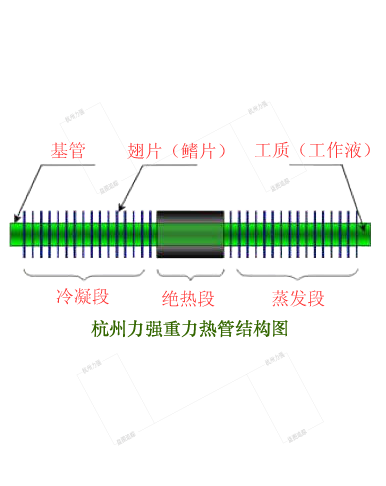

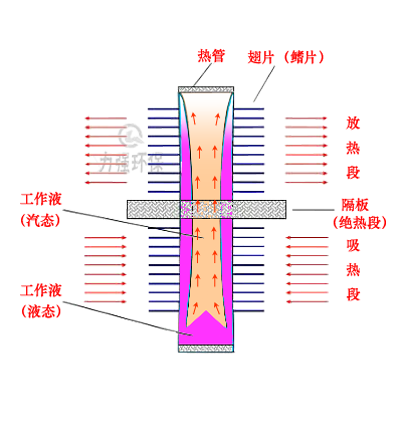

重力熱管如上圖所示，在熱管的下端加熱，工質吸收熱量汽化為蒸汽，在微小的壓差下,上升到熱管上端，并向外界釋放熱量，工質凝結為液體。液態工質在重力作用下，沿?zé)峁軆?nèi)壁返回到受熱段，再次受熱汽化，如此循環往復，連續不斷的將熱量由一端傳向另一端。由于是相變傳熱，因此熱管內熱阻很小。熱管的高導熱能力與銀、銅、鋁等金屬相比，單位重量的熱管可多傳遞幾個數量級的熱量，所以能以較小的溫差獲得較大的傳熱效率，且結構簡單，具有單向?qū)岬奶攸c(diǎn)，特別是由于熱管的特有機理，使冷熱流體間的熱交換均在管外進行，這就可以方便地進行強化傳熱。此外，由于熱管內處于真空狀態，工質極易沸騰與蒸發，熱管因此啟動非常迅速。

熱管作為傳熱元件，可以單根使用，也可以組合使用，根據用戶現場的條件，配以相應的流通結構組合成各種形式換熱器。熱管換熱器具有傳熱效率高、阻力損失小、結構緊湊、工作可靠和維護費用少等多種優點，在空間技術、電子、冶金、動力、石油、化工等各種行業都得到了廣泛的應用。

二、熱管的相容性及使用壽命

熱管的相容性是指熱管在預期的設計壽命內，管內工作液體同殼體不發生顯著的化學反應或物理變化，或有變化但不足以影響熱管的工作性能。相容性在熱管的應用中具有重要的意義。只有長期相容性良好的熱管，才能保證穩定的傳熱性能，長期的工作壽命及工業應用的可能性。影響熱管壽命的因素很多，歸結起來，造成熱管不相容的主要形式有以下三方面，即：產生不凝性氣體；工作液體熱物性惡化；管殼材料的腐蝕、溶解。

產生不凝性氣體	由于工作液與管殼材料發生化學反應或電化學反應，產生不凝性氣體。熱管工作時，不凝性氣體被蒸汽流吹掃到冷凝段末梢匯集形成氣塞，從而導致熱管有效冷凝面積減小，熱阻增大，傳熱能力降低甚至失效。
工作液熱物理性質惡化	熱管工作液為有機物，在一定溫度下會逐漸分解，或與管殼材料發生化學反應，導致工作液性能改變。如苯、烷、烴類有機物工作液容易發生此類不相容現象。
管殼材料腐蝕、溶解	工作液在管殼內連續流動，同時存在溫差、雜質等因素，使管殼材料發生溶解和腐蝕，工作液流動阻力增大，導致熱管傳熱性能降低。管殼被腐蝕后機械強度下降，甚至腐蝕穿孔工作液泄露導致熱管完全失效。

三、熱管制造

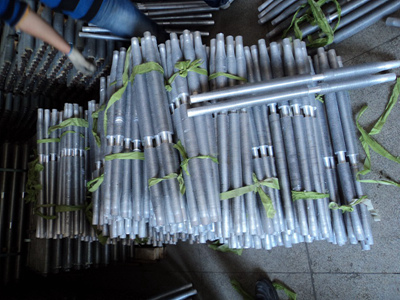

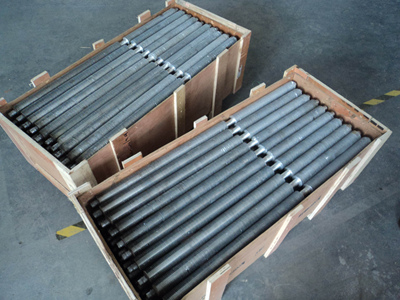

目前節能（余熱回收）領域的熱管換熱器，常用熱管多為重力熱管。熱管是將無縫管內充入適量工質并在真空狀態下封裝而成，重力熱管主要由管殼、端蓋、工質三部分組成，其通常制作工序如下：

四、熱管換熱器簡介

熱管換熱器屬于熱流體與冷流體互不接觸的表面式換熱器。熱管換熱器顯著的特點是：結構簡單，換熱效率高，在傳遞相同熱量的條件下，熱管換熱器的金屬耗量少于其他類型的換熱器。換熱流體通過換熱器時的壓力損失比其他換熱器小，因而動力消耗也小。

由于冷、熱流體是通過熱管換熱器不同部位換熱的，而熱管元件相互又是獨立的，因此即使有某根熱管失效、穿孔也不會對冷、熱流體間的隔離與換熱有多少影響。此外，熱管換熱器可以方便地調整冷熱側換熱面積比，從而可有效地避免腐蝕性氣體的露點腐蝕。熱管換熱器的這些特點正越來越受到人們的重視，其用途亦日趨廣泛。

按照熱流體和冷流體的狀態，熱管換熱器可分為：氣-氣式、氣-汽式、氣-液式、液-液式、液-氣式。

按照熱管換熱器的結構形式可分為：整體式、分離式和組合式。

1、整體式熱管換熱器

(1)、整體式熱管換熱器

↑氣-氣換熱器（可定制）	↑氣-氣換熱器（可定制）	↑氣-氣換熱器（不接受定制）
↑氣-氣換熱器（可定制）	↑氣-氣換熱器（僅供特定客戶）	↑氣-氣換熱器（可定制）
↑氣-氣換熱器（不接受定制）	↑氣-氣換熱器（不接受定制）	↑氣-氣換熱器（不接受定制）

(2)、分離式熱管換熱器

（提示：本公司暫不生產分離式熱管換熱器，請勿詢價。）

工作原理

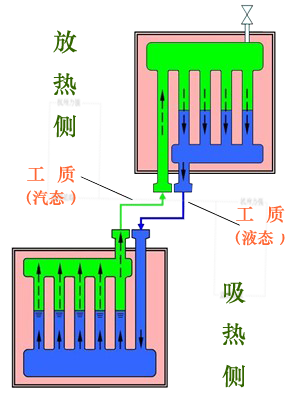

分離式熱管也是利用工質的汽化-凝結來傳遞熱量，只是將受熱部分與放熱部分分離開來，用蒸汽上升管與冷凝液下降管相聯接，可應用于冷、熱流體相距較遠或冷、熱流體絕對不允許混合的場合。其工作原理如圖所示。

設備的基本結構

由通過熱流體的換熱器、冷流體的換熱器及蒸汽上升管、冷凝液下降管組合而成。換熱器主要由殼體和管束組成。殼體是一個鋼結構件，它分別是熱流體和冷流體的流通通道，殼體的上頂下底、兩側均設有內保溫層。為了便于檢修和觀察積灰情況，及時清除積灰，接口處設有人孔，設備頂蓋也可打開，用于檢修和更換管束。每臺殼體內均裝有若干片彼此獨立的管束。受熱段和放熱段相對應的各片管束通過蒸汽上升管和冷凝液下降管連接，構成各自獨立的封閉系統。

五、熱管換熱器的應用特點

1、整體式換熱器特點：

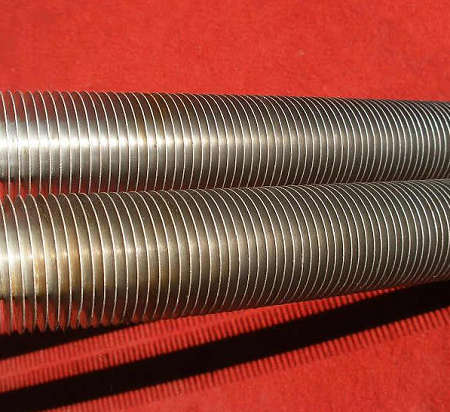

（1）、傳熱效率高，熱管的冷、熱側均可根據需要采用高頻焊翅片強化傳熱，彌補一般氣-氣換熱器換熱系數低的弱點。

（2）、有效地避免冷、熱流體的串流，每根熱管都是相對獨立的密閉單元，冷、熱流體都在管外流動，并由中間密封板嚴密的將冷、熱流體隔開。

（3）、有效的防止露點腐蝕，通過調整熱管根數或調整熱管冷熱側的傳熱面積比，使熱管壁溫提高到露點溫度以上。

（4）、有效的防止積灰，換熱器設計可采用變截面結構，保證流體進出口等流速流動，達到自清灰的目的。

（5）、無轉動部件，沒有附加動力消耗，無需經常更換元件，即使有部分元件損壞，也不影響正常生產。

（6）、單根熱管的損壞不影響其它的熱管，同時對整體換熱效果的影響也可忽略不計。
