恒流高壓直流電源

一、高壓靜電除塵器電源-恒流高壓直流電源簡介

恒流高壓直流電源簡稱“高壓恒流源”，其控制原理是一種“電流源”，主控量是“電流”，即電源輸出電流的大小與負載的大小無關。該電源應用于電除塵器系統(高壓靜電式油煙凈化設備、高壓靜電式廢氣治理設備)，與“電壓源”相比具備以下優點：

其一，高壓恒流源在靜電式凈化器上的供電特性呈“正反饋”關系，即電源輸出電功率大小與靜電式凈化器所需電功率大小成正比。當靜電式凈化器內顆粒物、油煙濃度變大時，要保持凈化效率不變則需要高壓恒流源同步增大輸出功率，由于恒流源輸出電流恒定，則輸出電壓同步升高。高壓恒流源的這種“正反饋”供電特性，使其適應工況能力強，運行穩定，且能長期保持較高凈化效率。

其二，高壓恒流源輸出波形無畸變（采用L-C回路實現由電壓源到電流源的變換）的特性能提高靜電式凈化器的運行電壓、電流水平，并提高除塵器的工作效率。靜電式凈化器的機械特性（極間距、極線形式、極板形式等）在設備完工后基本恒定不變，因此其擊穿電壓（峰值電壓）也基本恒定，在同樣的峰值電壓下，輸出波形無畸變的電源其工作電壓（平均電壓）要高于波形有畸變的電源。

其三，由于高壓恒流源輸出電流的大小與負載的大小無關，故能承受瞬態、穩態的短路情況，且采用模塊式并聯結構，其可靠性更高，操作維修簡單方便。

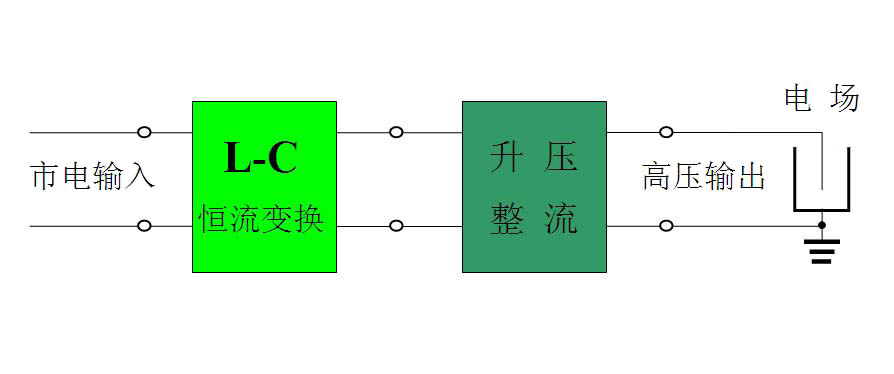

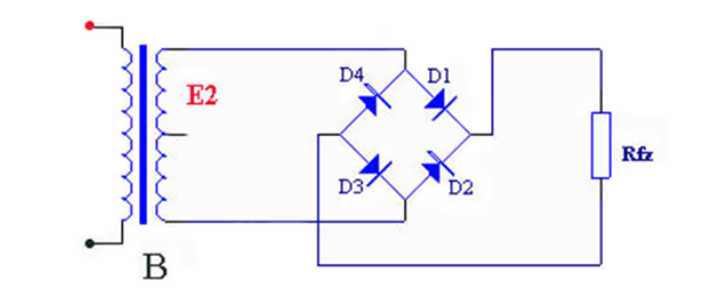

↑ L-C原理圖	↑ 橋式整流原理圖

二、恒流高壓直流電源規格參數

力強LQDY系列恒流高壓直流由升壓變壓器、高壓整流器、電控系統（電控柜）組成，配套應用于高壓靜電式油煙凈化設備（電除塵器），為通過凈化設備的煙塵（油煙、水霧）荷電和收集提供電場和電流。額定工作電壓DC60kV，電流100mA/150mA/200mA/250mA/300mA/400mA/500mA，可根據設計要求制作更大輸出電流及DC72kV電源。

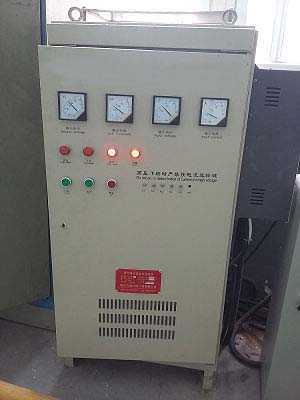

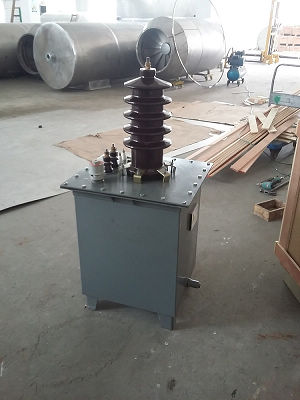

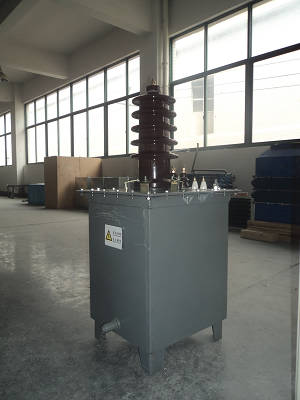

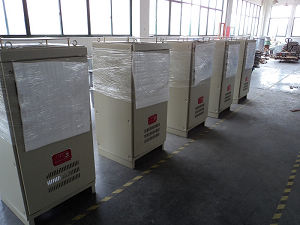

↑ 靜電式油煙凈化設備說明書	↑ 電源控制柜	↑ 高壓發生器

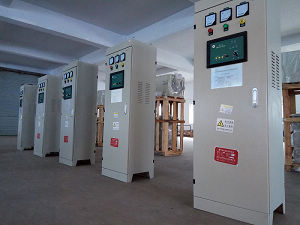

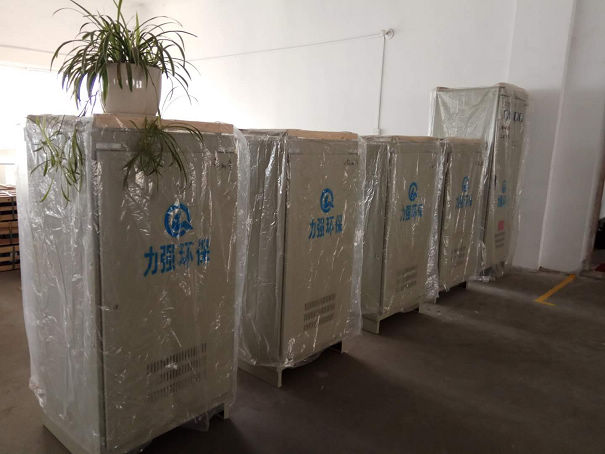

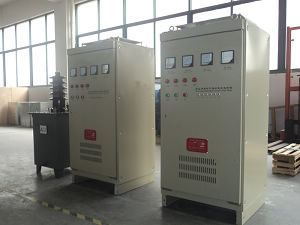

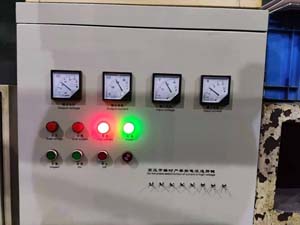

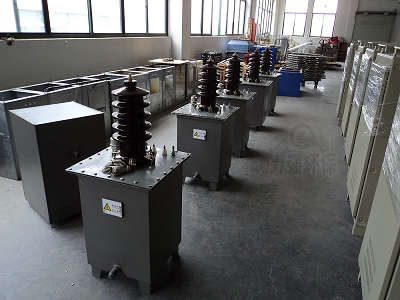

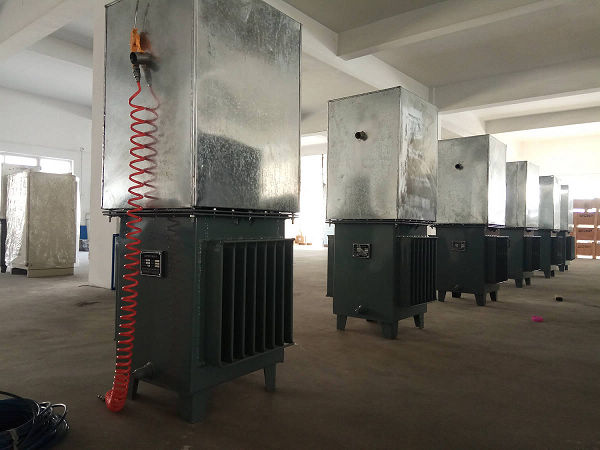

三、恒流高壓直流電源圖片展示
